На кухне стоит вытяжка и жироуловитель, а у двери всё равно пахнет жареным. Соседи жалуются, в магазинах сотни позиций угольных фильтров: кассета для плиты или цилиндр в воздуховод? Страшно ошибиться с диаметром 100, 125, 160 или 200 мм или купить фильтр слабее вентилятора. За день вы снимете с вентилятора расход м³/ч и диаметр фланца, выберете канальный уголь того же размера, поставите его после жироуловителя и заведёте график замены без проектировщика. После монтажа сможете сравнить запах у выхода с тем, что было до установки.
Жироуловитель ловит капли жира, но запах масла и выпечки он не нейтрализует: без угля вытяжка просто выносит аромат на улицу. Для воздуховода нужен канальный цилиндр или фланцевый блок, не кассета от бытовой плиты. Схема потока: зонт, жироуловитель, при необходимости предфильтр, угольный фильтр, вентилятор, улица. Перенасыщенный уголь может сам пахнуть хуже, чем пустой канал, поэтому меняют сорбент целиком, не моют.
Типичная картина: кофейня 15-20 м², зонт и вентилятор 125 мм, жироуловитель моют раз в неделю, но у выхода пахнет выпечкой. Заказали угольный фильтр как кассету в плиту: в канал не встал. Ниже чек-лист для канальной вытяжки кафе или пекарни: что докупить и куда вкрутить. Подбор по диаметру фланца и м³/ч смотрите в каталоге угольных фильтров.

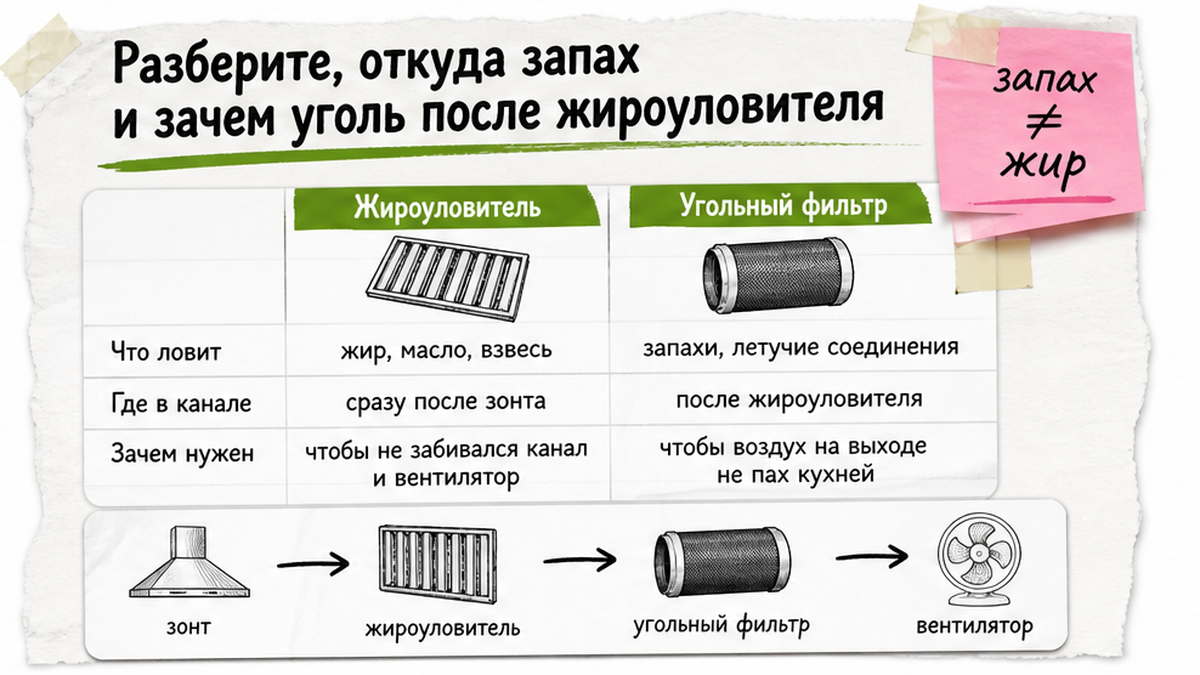

Разберите, откуда запах и зачем угольный фильтр после жироуловителя
Проверка за пять минут без приборов: в час пик кухни подойдите к задней двери и к выходу гофры на улице. Если под зонтом терпимо, а у двери пахнет жареным, жироуловитель свою работу делает, а угля в цепочке не хватает или он уже насыщен. Избегайте установки угля до жироуловителя: сорбент быстро забьётся жиром и перестанет ловить запахи через 2-3 недели вместо месяцев.
Признаки, что уголь пора менять, видны без датчиков: запах у выхода сильнее, чем на первой неделе после установки; тяга на зонте ощутимо упала; при осмотре фильтр тяжелее и может пахнуть нафталином или прелым сорбентом. Используйте бумажный журнал: дата установки, контроль раз в 2-4 недели и плановая замена каждые 3-6 месяцев при ежедневной готовке.

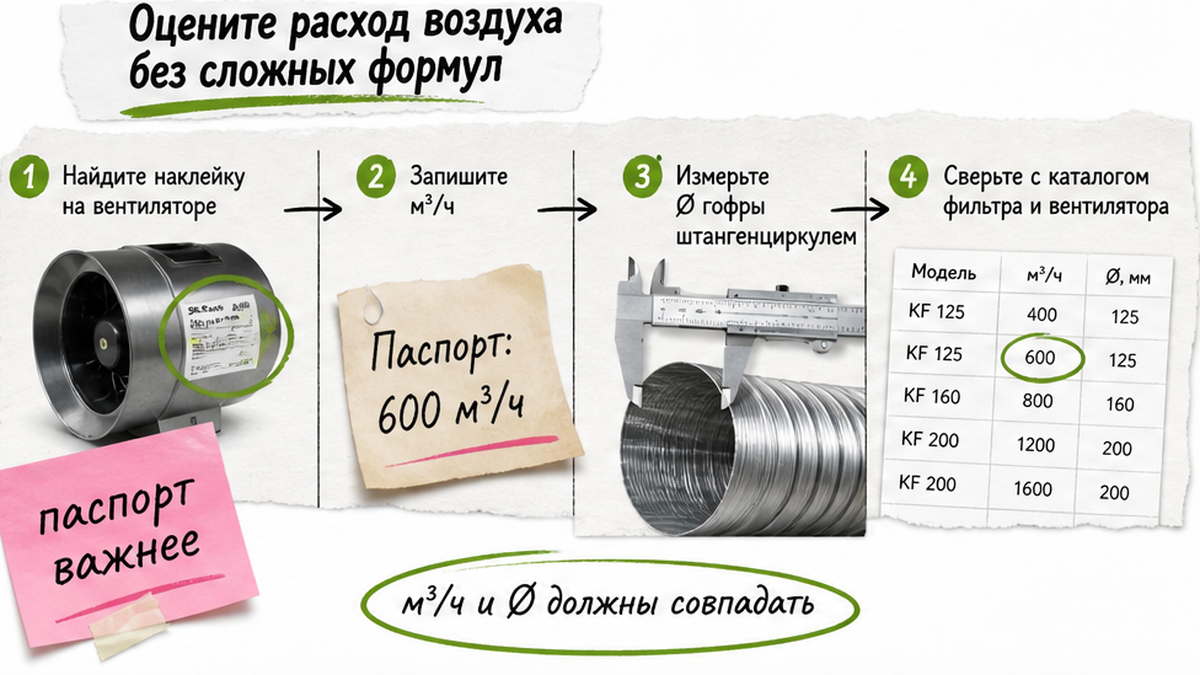

Оцените расход воздуха без сложных формул
Без двух цифр с паспорта вентилятора заказ превращается в лотерею. Найдите наклейку или паспорт канального вентилятора и запишите номинальный расход в м³/ч и диаметр фланца в миллиметрах. Частые размеры для малой кухни: 125, 160 или 200 мм. Если наклейка стёрлась, измерьте внутренний диаметр гофры штангенциркулем на стыке с вентилятором.
Наклейка на корпусе важнее прикидок по площади.
Когда цифры сомнительны, прикиньте объём кухни: площадь пола умножьте на высоту до потолка. Для кофейни 15-20 м² с потолком 2,7 м получается примерно 40-54 м³. Ориентир для вытяжки горячей кухни: 10-15 кратностей воздухообмена в час, то есть вентилятор порядка 400-800 м³/ч, но паспорт важнее прикидки. Проверьте, что реальный расход не ниже того, что тянет зонт в час пик: если тяга слабая, уголь не спасёт слабый вентилятор.

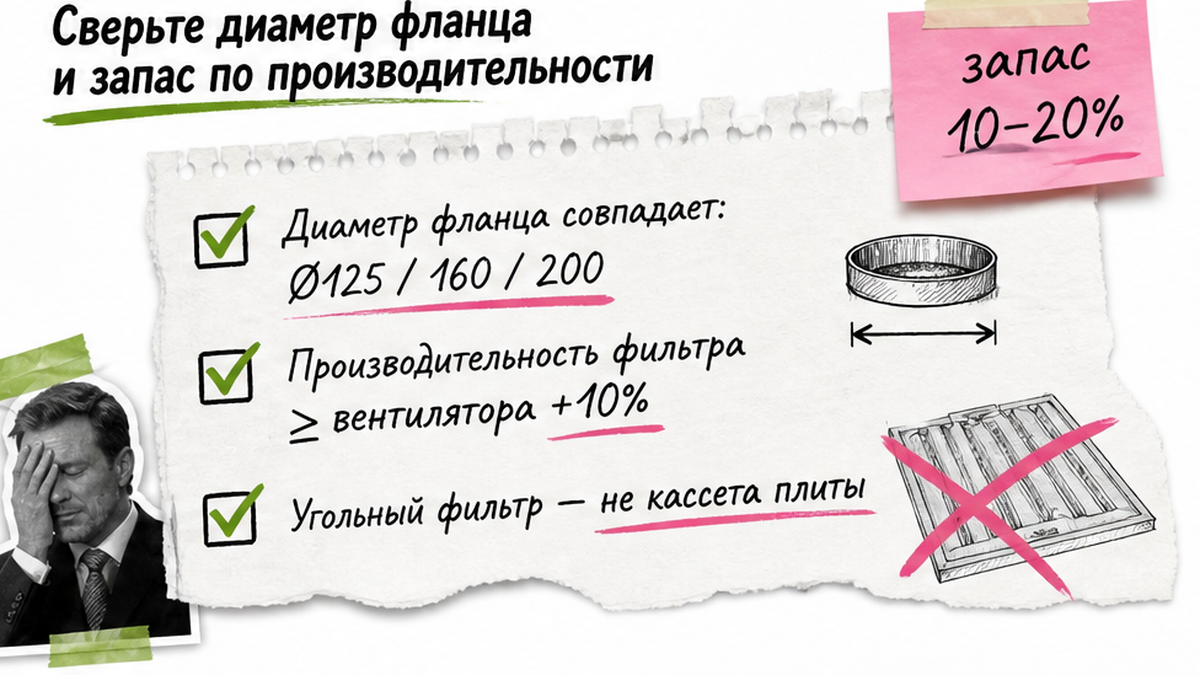

Сверьте диаметр фланца и запас по производительности угольного фильтра
Типичная ошибка: купить кассету для рециркуляции над плитой и пытаться вставить её в круглый воздуховод 125 мм. Для канала берите фланцевый или цилиндрический угольный фильтр того же диаметра, что и вентилятор. Производительность фильтра в м³/ч должна быть не ниже расхода вентилятора, лучше запас 10-20%, потому что слой угля добавляет сопротивление потоку.
| Формат | Куда ставят | Подходит для кафе с каналом |
|---|---|---|
| Кассета в корпус плиты | Рециркуляция над варочной поверхностью | Нет, не встаёт в круглый воздуховод |
| Канальный цилиндр / фланец | В гофру или прямой участок после жироуловителя | Да, основной вариант для зонта и улицы |
| Панельный угольный блок | В шкаф или короб у вытяжки | Да, если есть место и паспортный расход (пример: 700 м³/ч) |
Если фильтр слабее вентилятора, воздух обходит уголь, и кажется, что сорбент не работает. Избегайте покупки только по слову угольный в названии карточки: сверяйте диаметр фланца и м³/ч в строке характеристик.
Выберите место в канале и добавьте предфильтр при пыли
Частая путаница: ставить уголь до или после вентилятора. Уголь всегда на всасывающей стороне мотора, после жироуловителя, чтобы капли жира не попадали на сорбент напрямую из зонта. Избегайте переворота стрелки потока на корпусе: при обратной установке эффект падает, а ресурс угля сгорает за недели.
Перед угольным слоем нужна предочистка от пыли не ниже класса F6, если в потоке есть мучная пыль или сажа. Влажность в канале выше 70% снижает эффективность угля, температура на фильтре не должна превышать примерно 40 °C. Не пускайте на уголь сырой жир: чистый жироуловитель и регулярная мойка зонта продлевают ресурс сорбента.
Схема монтажа:
Зонт на плите → жироуловитель → предфильтр (по необходимости) → канальный уголь → вентилятор → гофра на улицу
Пройдите чек-лист монтажа и заведите график замены
На шаге установки важна герметичность: щели мимо фильтра снова выпускают запах. После недели работы пройдитесь к выходу на улице в час пик кухни и сравните запах до и после. Запишите дату установки в блокнот или таблицу: для ежедневной кухни ориентир замены угля 3-6 месяцев, осмотр 1 раз в 2-4 недели.
- Осмотрите вытяжку: есть ли жироуловитель, куда уходит воздух, запишите диаметр воздуховода и модель вентилятора.
- Снимите с паспорта расход м³/ч и диаметр фланца; при сомнении измерьте гофру штангенциркулем.
- Выберите канальный угольный фильтр того же диаметра, не кассету для бытовой плиты.
- Сверьте м³/ч фильтра с вентилятором: не слабее номинала, лучше запас 10-20%.
- Спланируйте участок канала после жироуловителя; при пыли добавьте предфильтр F6 перед углём.
- Смонтируйте фильтр по стрелке потока, затяните фланцы или хомуты, проверьте герметичность стыков.
- После запуска в час пик кухни понюхайте у выхода на улице и сравните с памятью до монтажа.
- Заведите график: замена угля каждые 3-6 месяцев, осмотр раз в 2-4 недели; при запахе или падении тяги меняйте досрочно.
Результат за день: две цифры с наклейки и канальный уголь того же Ø в корзине, не кассета для плиты. У выхода запах слабее, чем до монтажа; в журнале стоят даты установки и следующего контроля.
Если тяга падает или запах возвращается, пометьте уголь пора менять, не мойте сорбент.
Если расход сомнителен, прогоните объём кухни через калькулятор вентиляции и сверьте с наклейкой вентилятора.
