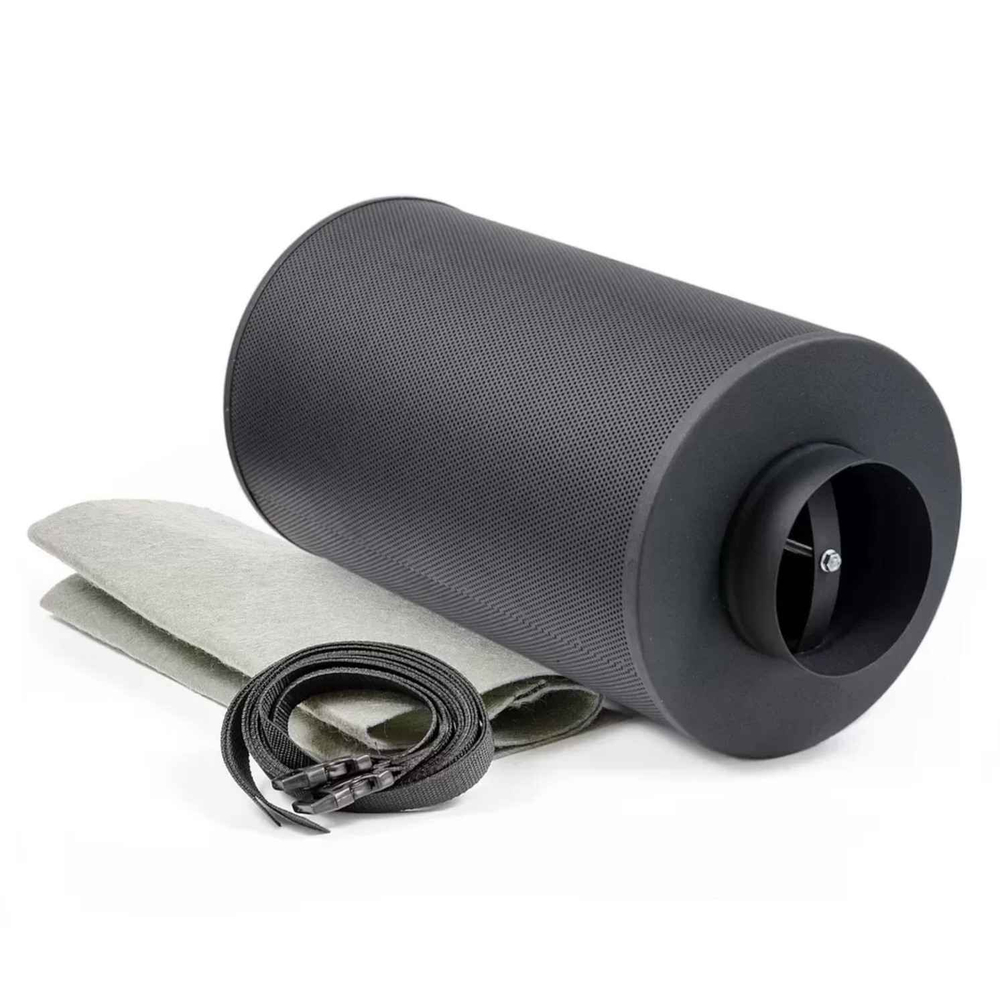

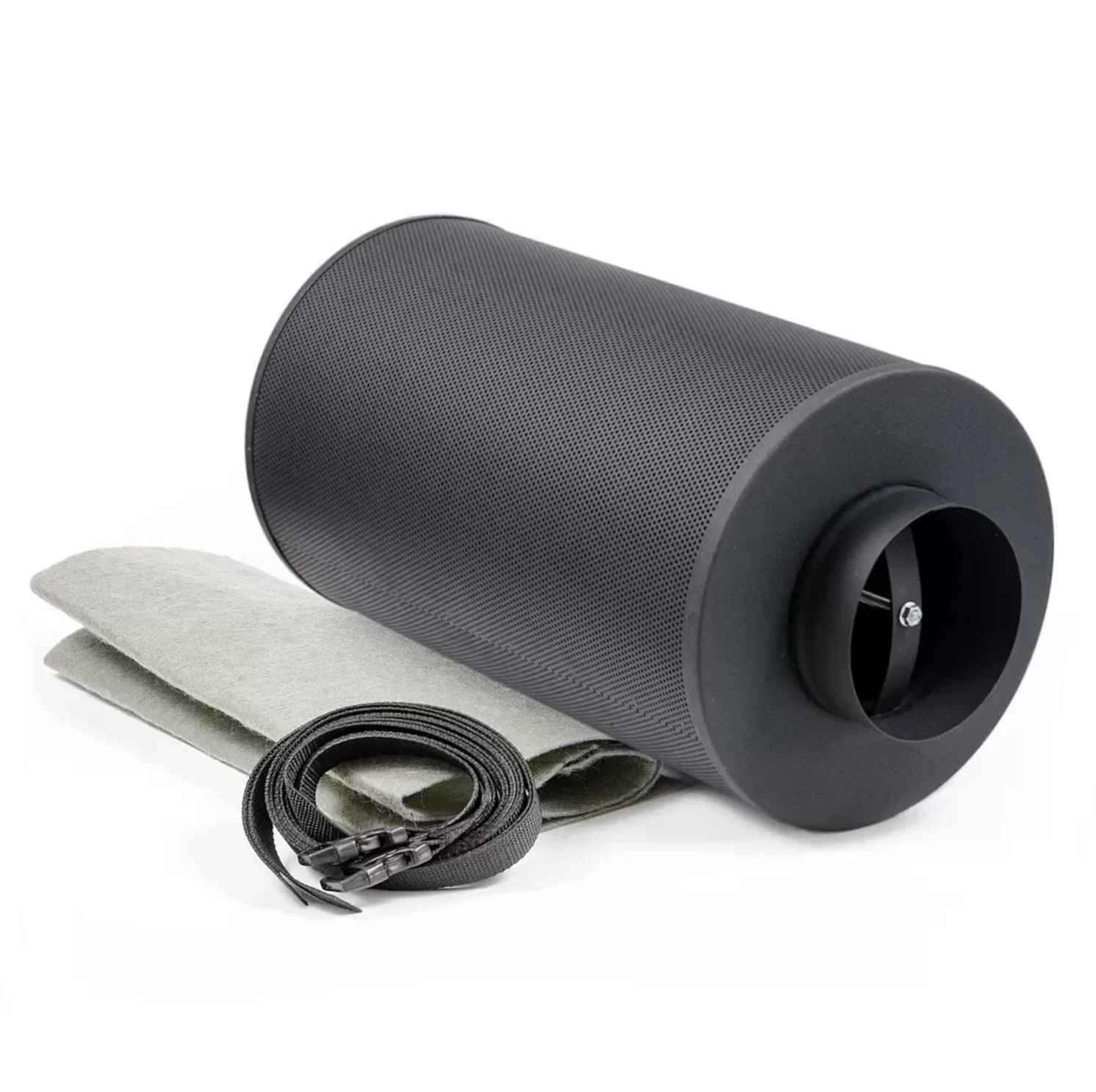

Угольный фильтр MagicFilter 500 м³/ч, фланец 150 мм предназначен для очистки отработанного воздуха и удаления запахов в системах канальной вентиляции. Модель рассчитана на максимальный режим 500 м³/ч, рекомендуемый режим 400 м³/ч. Засыпка угля массой 4,6 кг с толщиной прослойки 40-42 мм работает в бытовых вытяжках, теплицах и гроубоксах. Важное условие: влажность среды не должна превышать 80 %.
Преимущества воздушного угольного фильтра MagicFilter 500 м3/ч с фланцем 150 мм

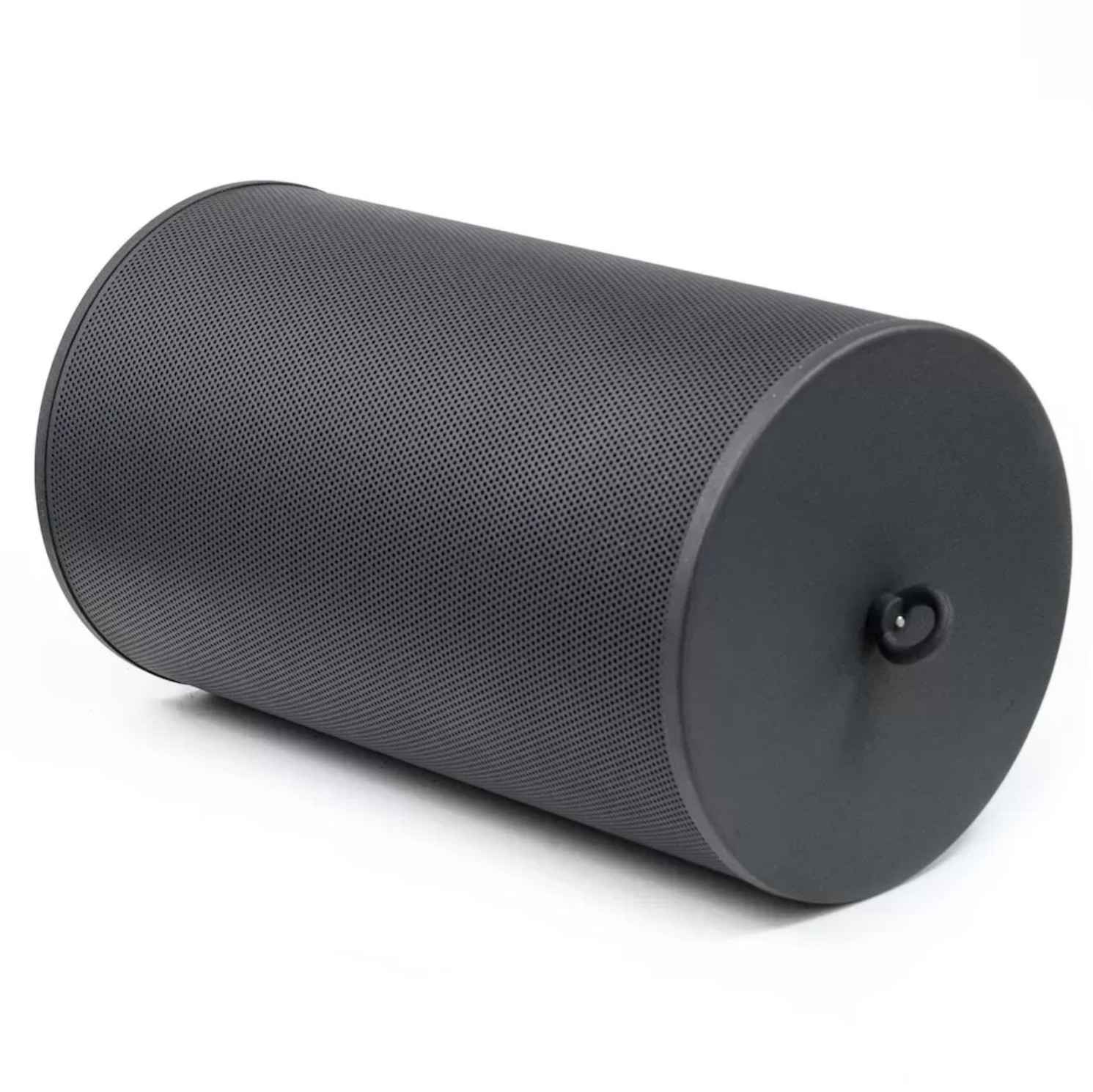

Воздушный угольный фильтр выделяется разборной конструкцией металлического корпуса, которая позволяет самостоятельно менять отработанный наполнитель. Встроенный демпфер-уплотнитель надежно фиксирует засыпку, поэтому устройство стабильно работает в любом положении - вертикальном или горизонтальном. Внешний предфильтр задерживает крупную пыль до попадания в основной слой; он является многоразовым и выдерживает несколько стирок. При соблюдении условий хранения наполнитель сохраняет заявленную активность до 2 лет с момента производства.
| Производительность вентилятора | максимальный режим 500 м³/ч. рекомендуемый режим 400 м³/ч. |
|---|---|
| Диаметр фланца | 150 мм. |
| Высота фланца | 40 мм. |
| Диаметр корпуса | 250 мм. |
| Высота фильтра с фланцем | 500 мм. |
| Засыпка угля | 4,6 кг (9,2 литра). |
| Толщина угольной прослойки | 40-42 мм. |
| Вес фильтра | 6,7 кг. |
| Сопротивление воздушному потоку | от 5 до 30 % (в зависимости от типа вентилятора). |
| Температура эксплуатации | от -30 до +60 °C. |
| Влажность фильтруемого воздуха | до 80 % |
| Срок активности угля | 2 года с момента производства фильтра. |
| Угольный фильтр | 1 шт. |
| Предфильтр | 1 шт. |
| Подвес | 2 шт. |
| Производство | Россия |
Где используется угольный фильтр MagicFilter 500 м³/ч
Оборудование применяют в системах вытяжной вентиляции для очистки отработанного воздуха от запахов и пыли. Устройство подходит для бытовых и подсобных помещений, где требуется постоянный воздухообмен и нейтрализация запахов в вентиляционном канале. Главное требование к среде, отсутствие конденсата и влажность в пределах паспортных ограничений.
В сфере домашнего растениеводства фильтр устанавливают в гроубоксах и теплицах. В закрытом контуре выращивания растений он предотвращает распространение запахов за пределы помещения и защищает вентиляционные узлы от попадания пыли.
Совместимость и подбор вентилятора для фильтра MagicFilter 500 м³/ч, фланец 150 мм
Для корректной работы производительность канального вентилятора подбирается под паспортные значения: ориентиром служит максимальный режим 500 м³/ч, рекомендуемый режим 400 м³/ч. При таком потоке наполнитель успевает эффективно захватывать запахи. При расчете мощности вытяжки необходимо учитывать сопротивление воздушному потоку, которое составляет 5-30 % в зависимости от типа используемого вентилятора. Патрубок подключается к стандартным гибким воздуховодам соответствующего диаметра из таблицы характеристик.
Монтаж и обслуживание угольного фильтра MagicFilter 500 м3/ч
Устройство устанавливают в начале или в середине вентиляционного канала, надежно фиксируя стыки хомутами для герметичности. Внешний предфильтр требует регулярного осмотра: по мере загрязнения его снимают и стирают, чтобы снизить нагрузку на вытяжку и предотвратить падение тяги.
В процессе эксплуатации важно контролировать микроклимат. Если влажность воздуха превысит допустимый порог, уголь начнет впитывать воду, что приведет к комкованию и резкому снижению эффективности очистки. По окончании ресурса сорбента старую засыпку удаляют, очищают корпус и засыпают новый наполнитель.
Что учесть перед установкой угольного фильтра MagicFilter 500 м³/ч
При проектировании вентиляции сверьте диаметр патрубка с сечением ваших воздуховодов. Учитывайте габариты и вес металлического корпуса с наполнителем, для подвешивания требуются надежные опоры. Не устанавливайте оборудование в помещениях с постоянным образованием пара, так как избыточная влага блокирует поры сорбента.
Комплектация фильтра MagicFilter 500 м³/ч, фланец 150 мм

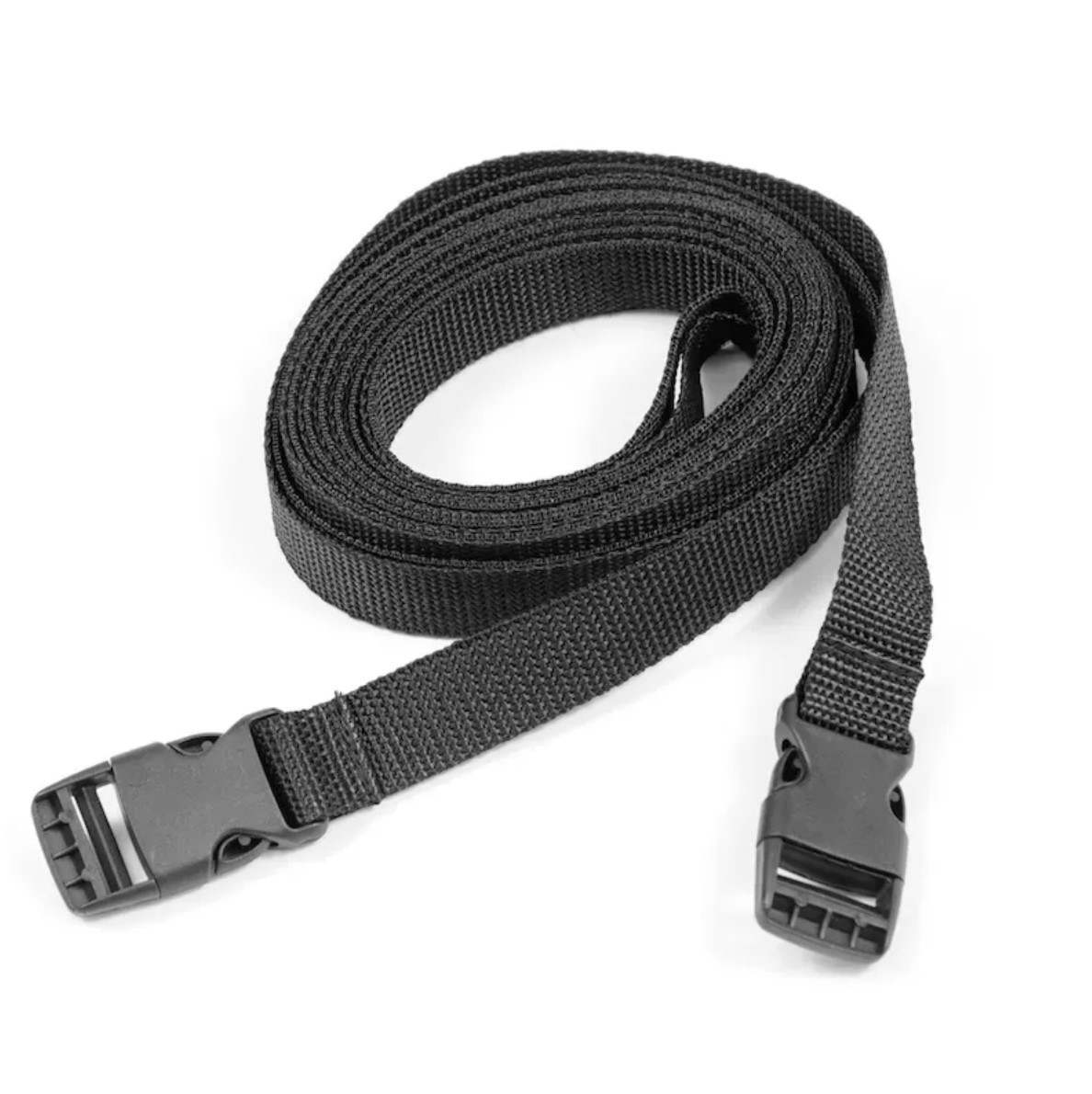

В базовый набор входит основной металлический блок с угольной засыпкой и один внешний предфильтр. Для монтажа в подвесном состоянии предусмотрены два подвеса.
Как подобрать канальный вентилятор для модели угольного фильтра MagicFilter 500 м³/ч?
Расход вентилятора не должен превышать максимальный режим 500 м³/ч. Для стабильной очистки воздуха и сохранения ресурса наполнителя ориентируйтесь на оптимальный режим 400 м³/ч. Также учитывайте, что сопротивление воздушному потоку составит 5–30 % в зависимости от типа используемого мотора.
Что входит в комплект поставки угольного фильтра и нужно ли докупать крепления?
Воздушный угольный фильтр поставляется полностью готовым к монтажу вместе с защитным предфильтром. В коробке предусмотрены два подвеса для надежной фиксации корпуса в системе вентиляции. При установке учитывайте, что вес заправленной модели составляет 6.7 кг, поэтому несущая конструкция должна выдерживать соответствующую нагрузку.
При какой влажности допускается эксплуатация фильтра Magic Air?
Наполнитель эффективно работает при влажности фильтруемого воздуха до 80%. Превышение этого показателя приведет к слипанию гранул и резкому снижению пропускной способности. Температурный диапазон эксплуатации контура составляет от -30 до +60 градусов °C.
Сколько места потребуется для размещения фильтра в вентиляционном канале?

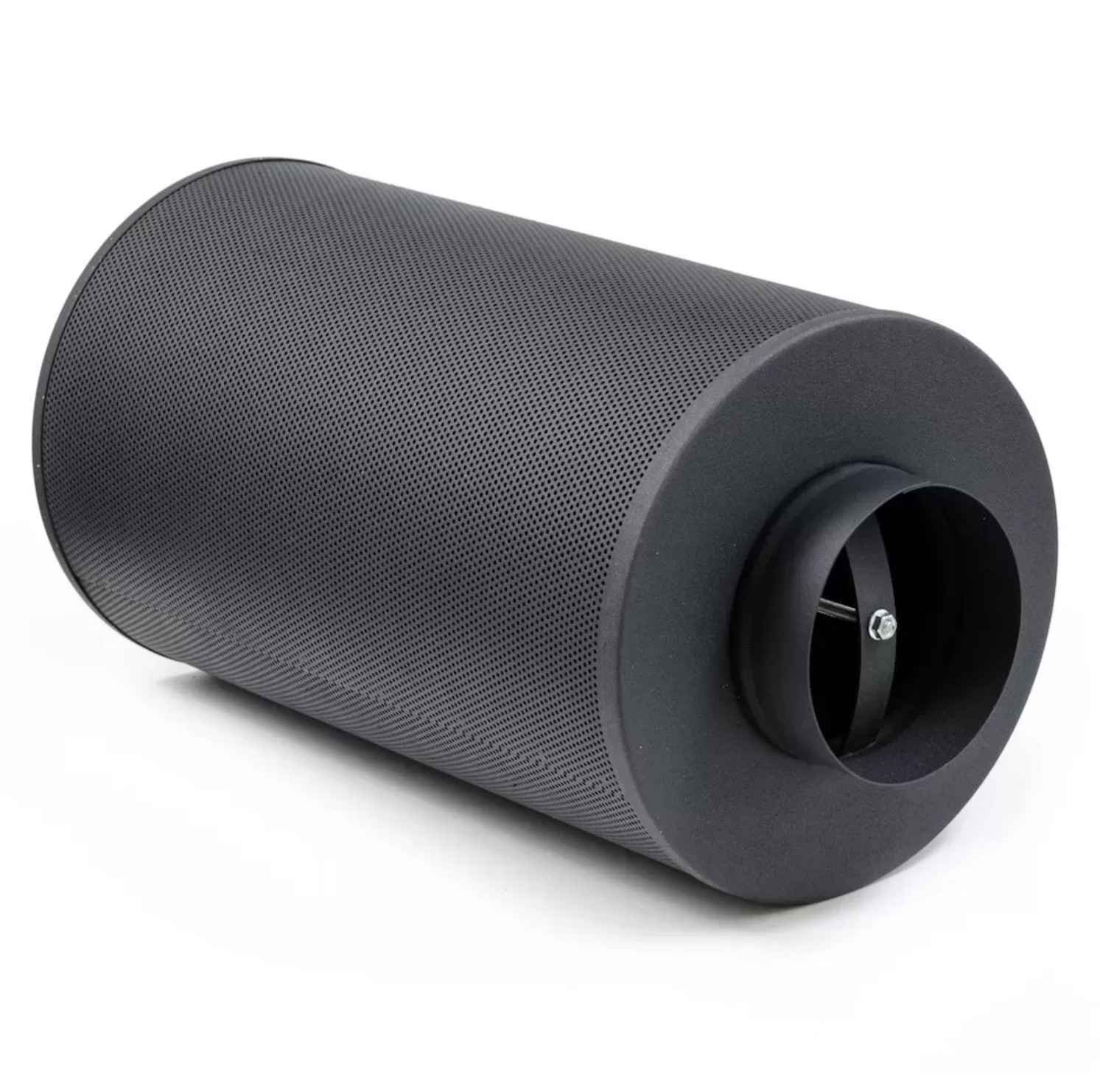

Общая высота фильтра вместе с соединительным элементом составляет 500 мм. Внешний диаметр металлического цилиндра равен 250 мм. Для подключения к воздуховоду предусмотрен фланец 150 мм высотой 40 мм, на который плотно надевается гофра или жесткая труба.
Как часто нужно менять уголь в угольном фильтре при постоянной работе вытяжки?
Ресурс наполнителя напрямую зависит от интенсивности запахов и уровня загрязнения проходящего потока. Заявленный срок активности угля составляет 2 года с момента производства при хранении без эксплуатации. В рабочих условиях смесь массой 4.6 кг обычно обновляют по мере снижения качества очистки воздуха на выходе, через 4-6 месяцев.
Можно ли обслуживать внешний материал, защищающий металлический цилиндр?

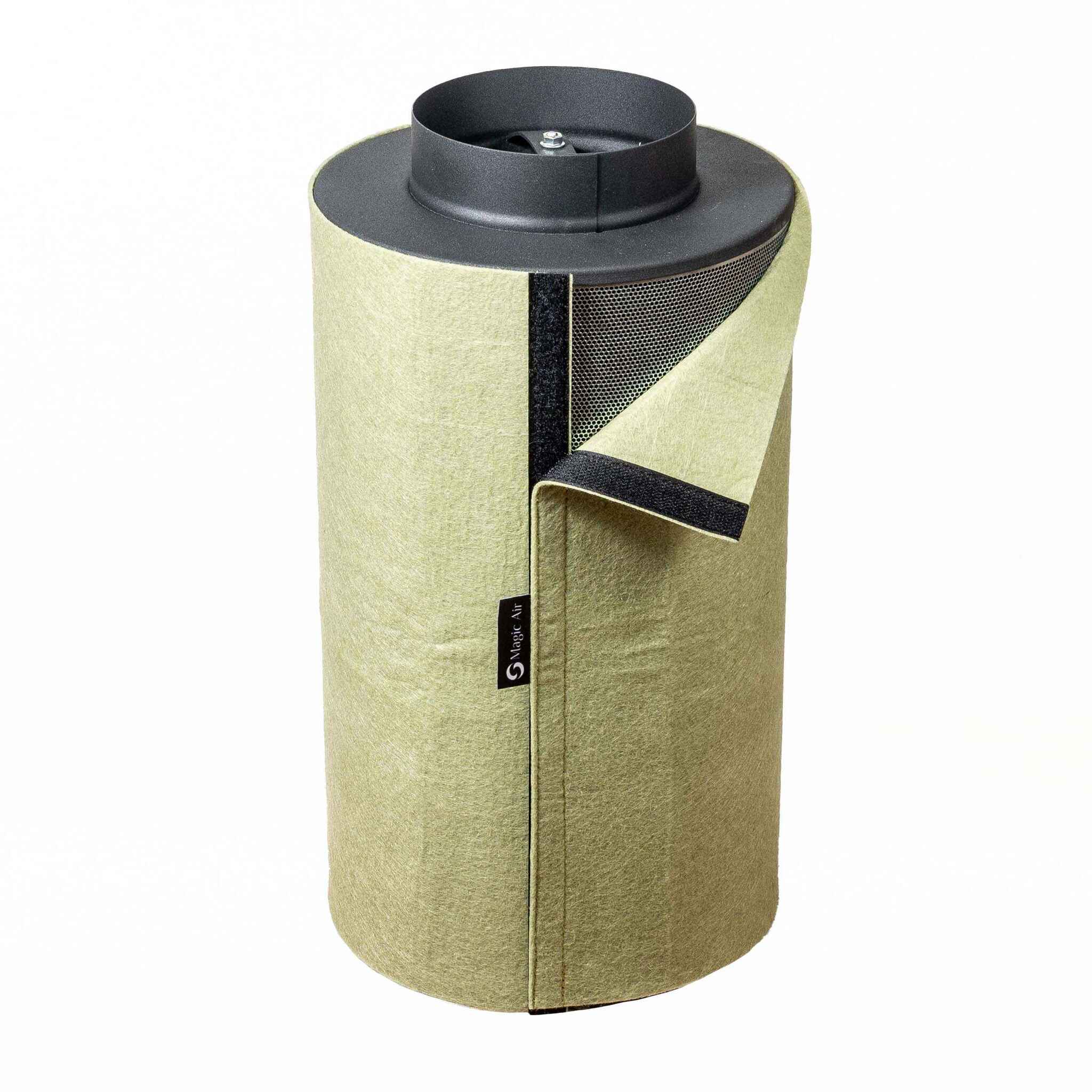

Комплектный предфильтр предназначен для многоразового использования и защиты угольной прослойки толщиной 40-42 мм от крупной пыли. Тканевый чехол необходимо снимать и очищать по мере визуального загрязнения. Регулярный уход за внешним барьером помогает сохранить стабильную тягу в системе.
Подойдет ли гофра большего размера для подключения к магистрали?
Соединительный патрубок рассчитан строго на воздуховоды с сечением 150 мм. Использование каналов большего диаметра потребует установки дополнительных переходников, что может нарушить герметичность. Надежная фиксация стыков гарантирует, что весь загрязненный поток пройдет через 9.2 литра сорбента без утечек.
